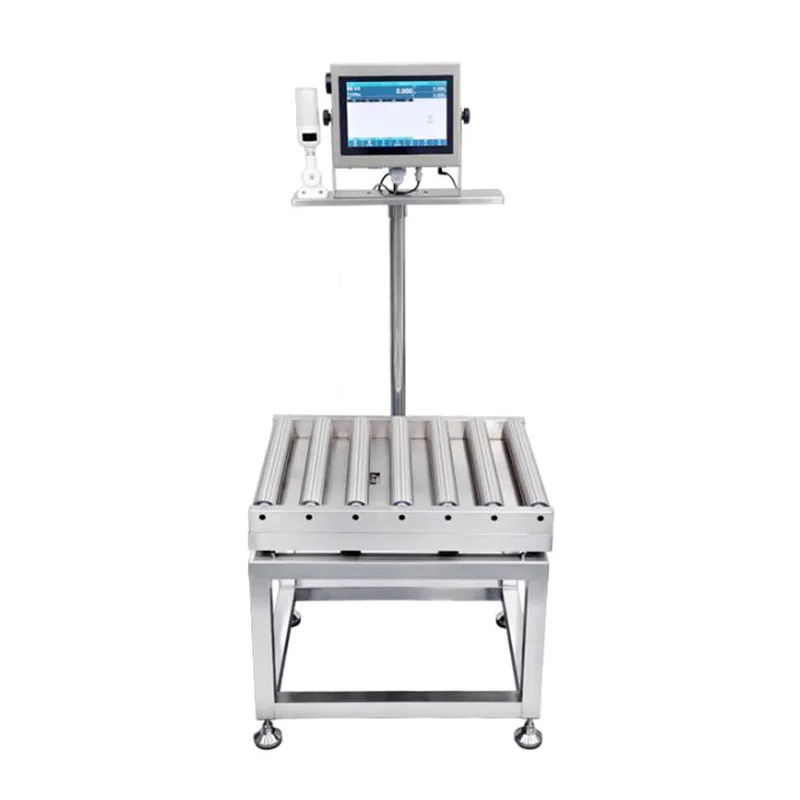

Komplett aus Edelstahl gefertigte, nicht angetriebene, intelligente Rollenbahnwaage

Die vollständig aus Edelstahl gefertigten, nicht angetriebenen intelligenten Rollenbahnwaagen sind statische Wägeplattformen, die von Jiangsu Jutian Weighing Equipment Co., Ltd. hergestellt werden. Sie sind für Arbeitsstationen konzipiert, an denen Waren während des manuellen oder schwerkraftgestützten Transfers gewogen werden müssen – wie z. B. Empfangsdocks, Kontrollpunkte vor dem Versand, Materialstationen in der Produktionslinie und Lagerbestandszonen. Die Ausrüstung vereint ein Rollendeck aus Edelstahl 304, eine strukturell integrierte Wägezellenbaugruppe und eine digitale Wiegeanzeige in einer einzigen Einheit.

Das Auflegen der Ware auf die Rollenoberfläche erfolgt manuell oder über eine angrenzende Förderstrecke. Durch die Rollen kann der Artikel positioniert oder über die Wägeplattform bewegt werden, ohne ihn anzuheben. Die Wägezellen messen das statische Gewicht, sobald sich das Objekt im Ruhezustand befindet, und der Anzeiger zeigt den Messwert an, zeichnet ihn auf oder überträgt ihn. Für den Rollenmechanismus wird kein externer Motorantrieb verwendet, sodass keine Antriebsriemen, Motorsteuerungen und zugehörigen elektrischen Komponenten an der Wiegestation erforderlich sind.

Technische Spezifikationen (konfigurierbar)

Konfigurationshinweise:Wägekapazität, Plattformabmessungen, Rollendurchmesser und Rollenabstand werden bei der Bestellung angegeben, um sie an den gewünschten Produktgrößenbereich und Arbeitsablauf anzupassen. Der Teilungswert wird an die ausgewählte Kapazität angepasst, um eine geeignete Messauflösung für die Anwendung bereitzustellen.

Jiangsu Jutian Weighing Equipment Co., Ltd. arbeitet unter einem ISO9001-zertifizierten Qualitätsmanagement und verfügt über eine CE-Zertifizierung für seine Produkte. Das Unternehmen besitzt 68 nationale Patente und 20 Software-Urheberrechte, die in seinem Forschungs- und Entwicklungszentrum 919 entwickelt wurden. Die Produktion erfolgt in zwei Produktionsstätten mit standardisierten Qualitätskontrollverfahren, die Materialprüfung, Schweißen und Montage, Wägezellenkalibrierung und abschließende Funktionsprüfung umfassen.

Materialauswahl und Strukturdesign

Der Rahmen und die Rollenbaugruppen der intelligenten Rollenbahnwaagen ohne Antrieb bestehen komplett aus Edelstahl und sind aus Edelstahl 304 gefertigt. Diese Materialauswahl erfüllt mehrere betriebliche Anforderungen, die in industriellen Wägeumgebungen üblich sind. Edelstahl 304 bietet eine inhärente Korrosionsbeständigkeit, wodurch sich die Geräte für Einrichtungen eignen, in denen die Waage Feuchtigkeit, Reinigungsmitteln oder leicht korrosiven Atmosphären ausgesetzt sein kann – wie Lebensmittelverarbeitungsbetriebe, pharmazeutische Produktionsbereiche, Chemielager und Kühllager.

Die vollständig geschlossene Konstruktion verhindert das Eindringen von Staub, Schmutz und Flüssigkeiten in den Wägezellenraum. Die Wägezellen sind mechanisch geschützt unter dem Rollendeck positioniert. Die Schweißverbindungen am Rahmen sind durchgehend und glatt geschliffen, um Spalten zu vermeiden, in denen sich Verunreinigungen ansammeln könnten, und erfüllen so die Hygieneanforderungen in regulierten Industrien.

Das Rollendeck ist für die Aufnahme von Gütern unterschiedlicher Grundsteifigkeit ausgelegt. Der Rollendurchmesser und der Rollenabstand können so konfiguriert werden, dass sie der minimalen Paket- oder Palettenfläche in der Anwendung gerecht werden. Bei Produkten mit unebenem Boden oder flexibler Verpackung sorgt ein engerer Rollenabstand für eine gleichmäßigere Unterstützung und reduziert Maßabweichungen aufgrund der Lastverteilung.

Schwerkraftbetrieb und wartungsarmes Design

Der nicht angetriebene Rollenmechanismus nutzt die Schwerkraft oder manuelle Kraft, um Waren über die Wiegeplattform zu bewegen. Wenn das Rollendeck mit einer leichten Neigung installiert wird oder wenn Güter manuell geschoben werden, drehen sich die Rollen frei auf abgedichteten Lagern, sodass die Gegenstände zum Wiegen in die richtige Position gleiten und nach der Messung wieder herausgenommen werden können. Durch diese Konstruktion entfallen Antriebsmotoren, Riemen, Ketten oder Motorsteuerungen an der Wiegestation.

Das Fehlen angetriebener Antriebskomponenten reduziert mehrere betriebliche Überlegungen. Der Energieverbrauch an der Wiegestation beschränkt sich auf die digitale Anzeige. Die routinemäßige Wartung beschränkt sich auf die regelmäßige Inspektion der Rollenlager, die Reinigung der Plattform und die Überprüfung der Kalibrierung. Es müssen keine Antriebsriemen gespannt oder ausgetauscht werden, es müssen keine Motorbürsten abgenutzt werden und es gibt keine elektrischen Komponenten in der Rollenbaugruppe, die vor dem Eindringen von Wasser oder Staub geschützt sind.

Anzeigefunktionen und Kommunikation

Der farbige Touchscreen-Indikator bietet Standard-Wägefunktionen, einschließlich Nullstellung, Tarierung, Einheitenumrechnung (kg/g/lb) und Gewichtsakkumulation. Die integrierte Alarmfunktion unterstützt konfigurierbare obere und untere Gewichtsgrenzen mit visuellen und akustischen Alarmen, die ausgelöst werden, wenn ein gemessenes Gewicht außerhalb des akzeptablen Bereichs fällt. Dieser Kontrollwägemodus ermöglicht es der Waage, ohne zusätzliche Ausrüstung als manuelle Qualitätskontrollstation zu dienen.

Die Datenspeicherkapazität von 10.000 oder mehr Datensätzen unterstützt die Chargenrückverfolgbarkeit und den Bestandsabgleich. Gespeicherte Datensätze können zur Analyse oder Dokumentation über USB im CSV-Format exportiert werden. Optionale Kommunikationsschnittstellen (RS232, WLAN, Ethernet) ermöglichen die Echtzeit-Datenübertragung an einen angeschlossenen PC, eine SPS oder ein Hostsystem. Die Protokollkonfiguration wird während der Systemeinrichtung entsprechend der empfangenden Plattform vorgenommen.

Typische Bereitstellungsorte

FAQ (häufig gestellte Fragen)

Warum sollten Sie für den Waagenrahmen Edelstahl 304 anstelle von Kohlenstoffstahl wählen?
Edelstahl 304 bietet Korrosionsbeständigkeit, ohne dass eine Farbe oder Beschichtung erforderlich ist, die mit der Zeit abplatzen oder sich verschlechtern kann. In Umgebungen der Lebensmittelverarbeitung, Pharmazie, Chemie oder mit hoher Luftfeuchtigkeit kann Kohlenstoffstahl mit lackierter Oberfläche an Kratzern oder Schweißpunkten Rost entwickeln. Edelstahl 304 ist mit den Standardreinigungs- und Desinfektionsverfahren kompatibel, die in regulierten Branchen eingesetzt werden.

Wie funktioniert der Rollenmechanismus ohne Motor?
Die Rollen sind auf abgedichteten Lagern montiert und drehen sich frei. Die Waren werden durch manuelles Schieben über die Plattform bewegt oder indem die Waage leicht geneigt installiert wird, damit die Schwerkraft die Waren voranbewegt. Dieses Design eignet sich für manuelle Arbeitsplätze, das Ende einer angetriebenen Förderstrecke, wo der Schwung Gegenstände auf die Waage befördert, oder Hilfsprüfpunkte, an denen keine motorische Förderung erforderlich ist.

Wie wird die Genauigkeit beim Wiegen von Gegenständen beeinflusst, die nicht starr flach sind?
Gegenstände mit unebenem oder flexiblem Boden sollten auf mehreren Rollen gestützt werden. Der Rollenabstand kann während der Konfiguration verringert werden, um eine gleichmäßigere Unterstützung zu gewährleisten. Für Produkte wie Schüttgutsäcke, Fässer oder palettierte Ladungen mit starrem Boden ist in der Regel der Standardrollenabstand ausreichend. Die Wägezellenbaugruppe ist so konzipiert, dass sie die Gesamtlast unabhängig von ihrer Verteilung auf der Plattform summiert.

Kann die Waage in ein bestehendes Lagerverwaltungssystem integriert werden?
Ja. Optionale Kommunikationsschnittstellen – einschließlich RS232, USB, WLAN und Ethernet – unterstützen die Datenausgabe an angeschlossene Systeme. Gewichtsdaten, Zeitstempel und Transaktionsaufzeichnungen können in Echtzeit übertragen oder im Stapel exportiert werden. Das spezifische Datenformat und Kommunikationsprotokoll werden während des Setups so konfiguriert, dass sie den Anforderungen des Hostsystems entsprechen.

Welche Wartung ist für das nicht angetriebene Rollensystem erforderlich?
Die regelmäßige Überprüfung der Rollenlager auf freie Rotation, die Reinigung der Rollenoberfläche und der Waagenplattform sowie die Überprüfung der Kalibrierung mit zertifizierten Testgewichten sind die wichtigsten Wartungsaufgaben. Die abgedichtete Lagerkonstruktion erfordert unter normalen Betriebsbedingungen keine regelmäßige Schmierung. Die Edelstahloberfläche kann mit handelsüblichen, für Edelstahl verträglichen Industriereinigern gereinigt werden.
