Automatische Sortierwaage

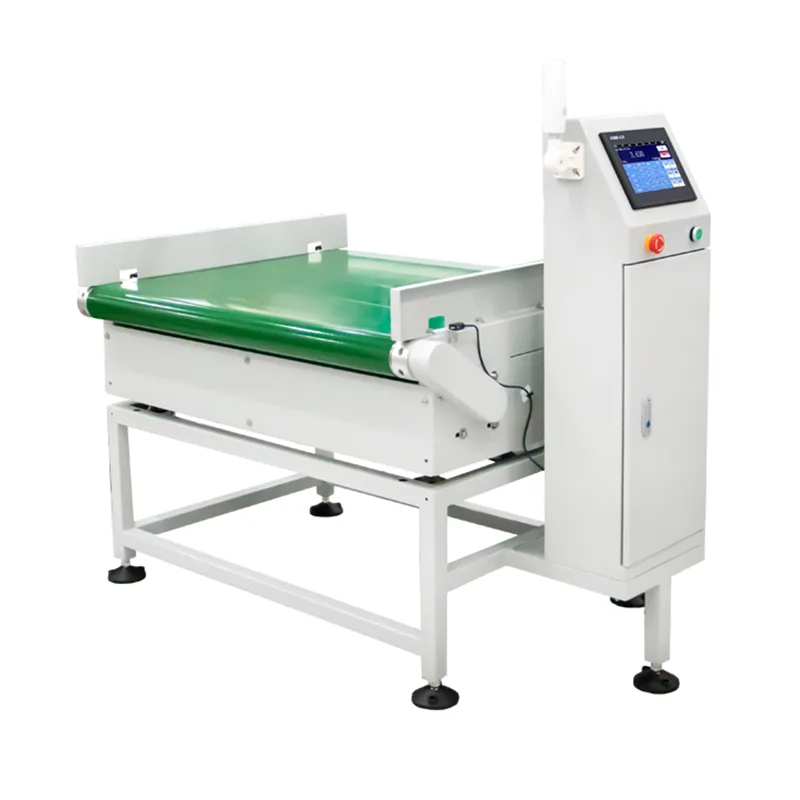

Die automatische Sortierwaage der JDW-Serie ist ein Inline-Kontrollwäge- und Umleitungssystem, das von Jiangsu Jutian Weighing Equipment Co., Ltd. hergestellt wird. Sie wurde entwickelt, um bewegte Produkte zu wiegen, jeden Gewichtswert mit voreingestellten Grenzwerten zu vergleichen und Artikel basierend auf dem Ergebnis mechanisch in separate Bahnen oder Sammelzonen zu leiten. Die Ausrüstung kombiniert dynamisches Wiegen, Pass/Fail-Logik und physische Sortierbetätigung in einem einzigen integrierten Förderabschnitt.

Das System wird in Produktionslinien eingesetzt, in denen Produkte nach dem Abfüllen, Zusammenbauen oder Verpacken nach Gewicht klassifiziert werden müssen – beispielsweise durch die Trennung von untergewichtigen, akzeptablen und übergewichtigen Kartons in verschiedene Auslaufförderbänder. Alle Gewichtsdaten, Zeitstempel und Sortierergebnisse werden zur nachgelagerten Qualitätsdokumentation und Rückverfolgbarkeit aufgezeichnet.

Technische Spezifikationen

Überlegungen zur Genauigkeit:Erkennungsgenauigkeit und Sortierdurchsatz hängen vom Produktgewicht, den Abmessungen, der Fördergeschwindigkeit und der Umgebungsstabilität ab. Die angegebenen Genauigkeitsbereiche basieren auf kontrollierten Werkstests mit repräsentativen Proben. Bei der Inbetriebnahme vor Ort wird die tatsächliche Leistung unter Produktionsbedingungen ermittelt.

Jiangsu Jutian Weighing Equipment Co., Ltd. arbeitet unter einem ISO9001-zertifizierten Qualitätsmanagement. Das Unternehmen besitzt 68 nationale Patente und 20 Software-Urheberrechte. Die Produktentwicklung wird vom Forschungs- und Entwicklungszentrum 919 geleitet und die Fertigung erfolgt in zwei Produktionsstätten. Die JDW-Serie ist CE-zertifiziert.

Sortiermechanismus und mechanisches Design

Der Sortiervorgang wird an einer speziellen Umlenkstation durchgeführt, die stromabwärts der Wiegezone positioniert ist. Die Produktklassifizierung wird in Echtzeit von der Steuerung basierend auf dem erfassten Gewicht im Verhältnis zu voreingestellten Ober-/Untergrenzen bestimmt. Die Standardkonfiguration verwendet ein motorisiertes Links-/Rechts-Umlenkband, das akzeptable Produkte auf eine Spur und nicht konforme Produkte auf eine andere leitet. Für Anwendungen mit leichten, flexiblen Verpackungen können pneumatische Blas- oder Schubarmantriebe spezifiziert werden. Die Zeitsteuerung der Weiche ist mit der Produktpositionsverfolgung synchronisiert, um eine zuverlässige Trennung ohne Unterbrechung der Produktionslinie zu gewährleisten.

Der Förderrahmen besteht aus Edelstahl 304, der aufgrund seiner Kompatibilität mit Nassreinigungsumgebungen und seiner Korrosionsbeständigkeit ausgewählt wurde. Der Wiegeabschnitt ist mechanisch von den Antriebs- und Umlenkabschnitten isoliert, um die Vibrationsübertragung zu minimieren. Führungsschienen und Produktsensoren sind so positioniert, dass sie dem bei der Systemkonfiguration angegebenen Produktgrößenbereich entsprechen.

Systemkonfiguration und Produktionslinienintegration

Produktparameter werden über die Touchscreen-Oberfläche verwaltet, wo Bediener Einstellungen für mehrere SKUs erstellen, speichern und abrufen können. Jede Voreinstellung umfasst Zielgewicht, Toleranzgrenzen, Fördergeschwindigkeit und Sortieraktion. Der Wechsel zwischen den Produkten erfolgt durch Auswahl der gespeicherten Voreinstellung ohne mechanische Anpassung.

Kommunikationsschnittstellen (Ethernet, RS232, RS485) ermöglichen den Datenaustausch der Waage mit MES-, ERP- oder SCADA-Systemen. Gewichtsaufzeichnungen, Zeitstempel und Sortierergebnisse können in Echtzeit übertragen oder stapelweise über USB exportiert werden. Für Linien mit zentraler Produktionsüberwachung unterstützt das System bei der Inbetriebnahme konfigurierbare Standard-Industrieprotokolle.

Kalibrierung und routinemäßige Wartung

Die Kalibrierung erfolgt mit zertifizierten Testgewichten über ein geführtes Verfahren auf dem Touchscreen. Es werden sowohl Einzelpunkt- als auch Mehrpunkt-Kalibrierungsmodi unterstützt. Die Bandspannung, die Ausrichtung des Förderers und der Nullpunkt des Sensors sollten im Rahmen der routinemäßigen Wartung regelmäßig überprüft werden. Der modulare Aufbau ermöglicht den Zugriff und Austausch einzelner Komponenten – Riemen, Umlenkaktuator, Sensoren – ohne Demontage des gesamten Rahmens.

Typische Anwendungsszenarien

FAQ (häufig gestellte Fragen)

Wie wird der Sortiermechanismus für verschiedene Produkttypen ausgewählt?
Die Auswahl hängt vom Produktgewicht, dem Verpackungsmaterial, der Formstabilität und der Liniengeschwindigkeit ab. Starre Kartons und Flaschen eignen sich gut für motorisierte Umlenkförderer. Leichte flexible Beutel erfordern möglicherweise pneumatische Blas- oder Schubarmantriebe, um mechanische Schäden zu vermeiden. Der geeignete Mechanismus wird während der technischen Überprüfungsphase anhand von Produktmustern und Layoutanforderungen bestätigt.

Kann das System Produkte in mehr als zwei Kategorien sortieren?
Die Standard-JDW-Konfiguration unterstützt die bidirektionale Sortierung (z. B. Akzeptieren/Ablehnen). Mit zusätzlichen Umlenkstationen kann eine Mehrklassenklassifizierung – beispielsweise Untergewicht, Standard und Übergewicht in drei separate Spuren – konfiguriert werden. Dies erfordert verlängerte Förderstrecken und wird bei der Projektdefinition festgelegt.

Wie werden Produktparameter verwaltet, wenn mehrere SKUs ausgeführt werden?
Der Touchscreen-Controller speichert Produktvoreinstellungen mit Namen, Zielgewicht, Toleranzgrenzen und Sortieraktion. Bediener wählen die aktive SKU aus der gespeicherten Liste aus und alle Einstellungen werden automatisch geladen. Eine Suchfunktion ermöglicht das schnelle Auffinden nach Produktnamen. Voreinstellungen können über USB exportiert und importiert werden, um sie auf mehreren Computern zu sichern oder zu duplizieren.

Welche Kommunikationsprotokolle werden für die Integration in Fabriksysteme unterstützt?
Zu den Standardschnittstellen gehören RS232, RS485 und Ethernet. Die Protokollanpassung für Modbus TCP/RTU, TCP/IP-Socket-Kommunikation oder Datenbank-Direktschreibvorgang wird während der Systemkonfiguration durchgeführt. Die spezifischen Protokollanforderungen werden während des Bestellvorgangs mit dem Automatisierungsteam des Kunden besprochen.

Wie wird das System nach der Installation validiert?
Die Inbetriebnahme umfasst die statische Kalibrierung mit zertifizierten Gewichten, dynamische Tests mit tatsächlichen Produktproben bei Produktionsgeschwindigkeit sowie die Überprüfung des Sortierzeitpunkts und der Sortiergenauigkeit. Ein dokumentierter Inbetriebnahmebericht kann bereitgestellt werden. Eine laufende Leistungsüberprüfung durch den Kunden kann anhand von Rückstellmustern und regelmäßigen Kalibrierungskontrollen erfolgen.
