Elektronische Plattformwaage mit integrierter Etikettendruckfunktion

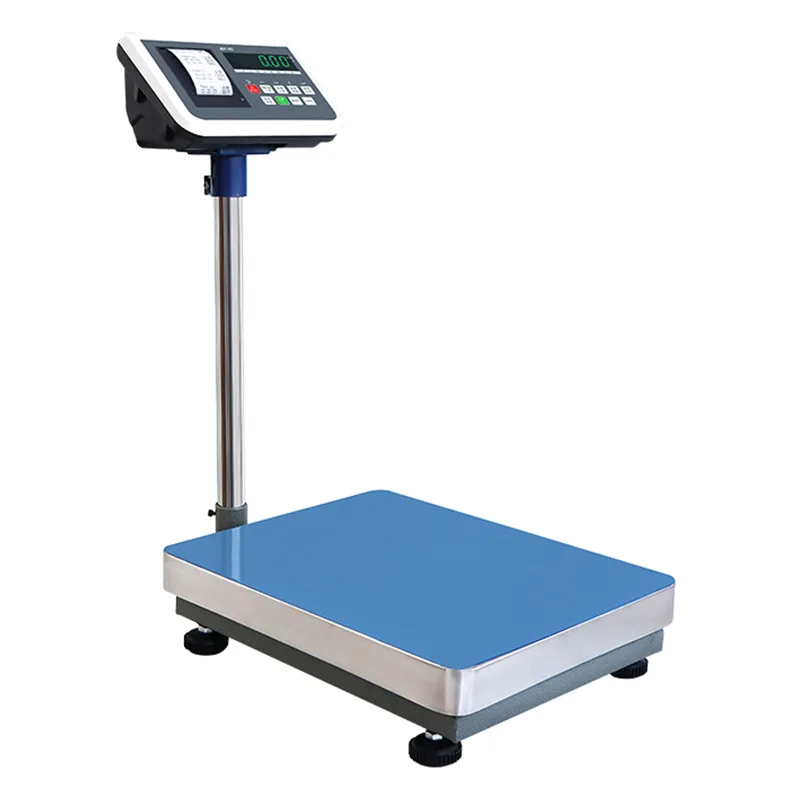

Die elektronische Plattformwaage mit integrierter Etikettendruckfunktion (Serie JDT-JT-H8) ist eine stationäre Wäge- und Druck-Workstation, hergestellt von Jiangsu Jutian Weighing Equipment Co., Ltd. Sie vereint eine starre geschweißte Stahlplattform, Dehnmessstreifen-Wägezellen, eine digitale LED-Anzeige und einen integrierten Thermodrucker in einer einzigen Einheit. Das Gerät ist für Arbeitsplätze konzipiert, an denen Gegenstände gewogen werden und unmittelbar am Messort ein gedrucktes Protokoll – beispielsweise ein Wiegeschein, ein Versandetikett oder eine Prüfquittung – erstellt werden muss.

Im Gegensatz zu Kontrollwaagen, die an beweglichen Produktionslinien eingesetzt werden, misst die Plattformwaage der H8-Serie das statische Gewicht, nachdem der Artikel auf die Waagschale gelegt wurde und sich der Messwert stabilisiert. Der Druckvorgang wird je nach konfiguriertem Modus manuell vom Bediener oder automatisch bei Gewichtsstabilisierung ausgelöst. Die Ausrüstung eignet sich für Empfangsdocks, Versandrampen, Kontrollpunkte in der Produktionshalle und Qualitätsprobenahmestationen.

Modelllspezifikationen

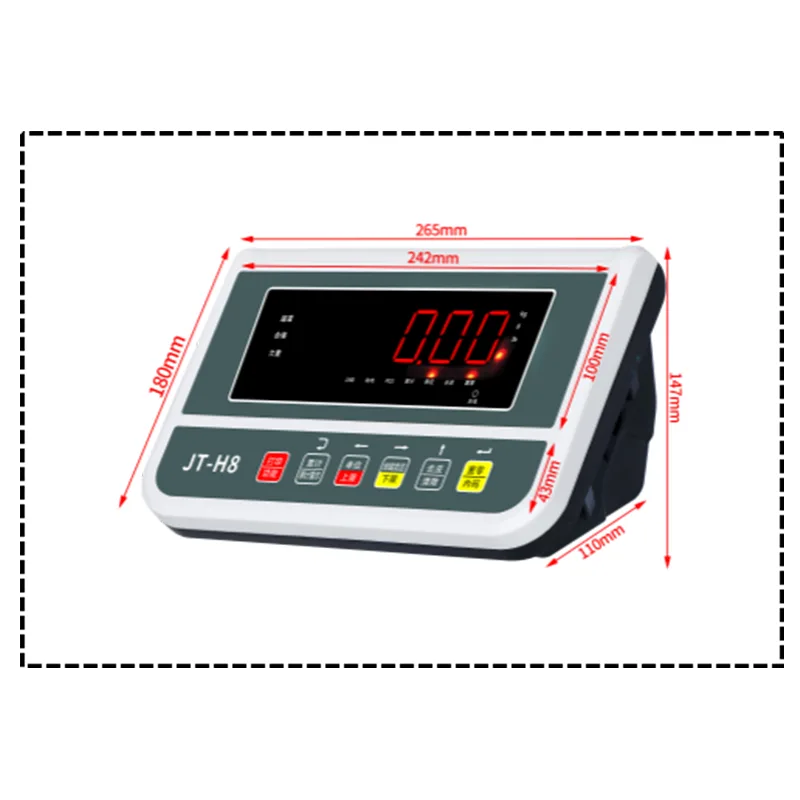

Allgemeine Spezifikationen:Anzeige: 32 mm hohe LED-Digitalröhrenanzeige; Einheiten: kg / g / lb (frei umschaltbar); Anzeigegehäuse: ABS-Kunststoffgehäuse mit 6 mechanischen Tasten; Stromversorgung: 220 V Wechselstrom mit integriertem wiederaufladbaren 6-V-4-A-Akku (AC/DC-Dual-Use); Grundfunktionen: Nullsetzung, Tara, Brutto-/Nettogewicht, Akkumulation, integrierter Alarm, Gewichtsspeicher, Energiesparmodus; Optionale Kommunikation: RS232, RS485, Bluetooth, TTL, Ethernet, Wi-Fi, 4G IoT, USB-Speicher, Relaisausgang, 5-V-I/O-Ausgang, 4-20-mA-Analogausgang; Optionales Zubehör: dreifarbige Alarmleuchte, externer Drucker, großes Display, Barcode-Scanner. Plattformabmessungen und Materialien sind konfigurierbar.

Jiangsu Jutian Weighing Equipment Co., Ltd. ist seit über 20 Jahren auf Wägeinstrumente spezialisiert und verfügt über die ISO9001-Qualitätsmanagementzertifizierung und die CE-Produktzertifizierung. Das Forschungs- und Entwicklungszentrum 919 des Unternehmens hat 68 nationale Patente und 20 Software-Urheberrechte entwickelt. Die Herstellung erfolgt in zwei Einrichtungen mit standardisierten Verfahren wie dem Schweißen des Stahlrahmens, der Kalibrierung der Wägezellen und der abschließenden Funktionsprüfung. Nicht standardmäßige Plattformgrößen, Rahmenmaterialien und Softwarekonfigurationen werden unterstützt.

Plattformkonstruktion und Wägezellenintegration

Der Rahmen der Wiegeplattform besteht aus Kohlenstoffstahlprofilen, die durch kontinuierliches Schweißen an allen Strukturverbindungen zusammengefügt werden. Nach dem Schweißen wird der Rahmen einer Oberflächenvorbereitung und einer Einbrennlackierung zum Korrosionsschutz in industriellen Innenumgebungen unterzogen. Die Waagschale besteht aus Edelstahl und bietet eine langlebige, leicht zu reinigende Oberfläche bei direktem Kontakt mit den gewogenen Gegenständen.

Für Einrichtungen mit besonderen Umweltanforderungen können bei der Bestellung alternative Rahmenmaterialien angegeben werden. Für Waschumgebungen, Lebensmittelverarbeitungsbereiche oder Orte mit hoher Luftfeuchtigkeit ist eine vollständige Rahmenkonstruktion aus 304-Edelstahl erhältlich. Für chemische Prozesse oder Anwendungen in Meeresatmosphäre kann Edelstahl 316 für eine verbesserte Lochfraß- und Spaltkorrosionsbeständigkeit spezifiziert werden.

Bei den Wägezellen handelt es sich um Dehnungsmessstreifen, die in einer Mehrpunktanordnung unter der Plattform angeordnet sind, um unabhängig von der Lastposition innerhalb des Plattformbereichs stabile Gewichtsmesswerte zu liefern. Die Kapazität der Wägezelle ist an die Nennkapazität der Plattform angepasst, mit einem angemessenen Designspielraum, um kurze Überlastbedingungen im industriellen Einsatz zu bewältigen. Die Signalkabel der Wägezelle werden durch abgedichtete Leitungen zum Anzeigegehäuse geführt.

Netzteildesign und Dual-Mode-Betrieb

Die Waage wird unter normalen Bedingungen mit Wechselstrom (220 V) betrieben, wobei ein eingebauter wiederaufladbarer 6-V-4-A-Akku für Backup und kabellosen Betrieb sorgt. Die Dual-Power-Architektur erfüllt mehrere praktische Funktionen in industriellen Umgebungen. Der Akku lädt sich automatisch auf, wenn die Waage an das Stromnetz angeschlossen wird, und bietet bei typischen Nutzungsmustern eine Betriebszeit, die für eine komplette Arbeitsschicht ausreicht.

Durch den kabellosen Betrieb kann die Waage an Orten aufgestellt werden, an denen Steckdosen nicht sofort zugänglich sind, beispielsweise an temporären Inspektionsstationen, Laderampenbereichen oder überdachten Annahmestellen im Freien. Der Akku hält den Betrieb auch bei kurzen Stromunterbrechungen aufrecht und verhindert so Datenverluste bei Wägevorgängen. Eine Anzeige für niedrigen Batteriestand auf dem LED-Display macht den Bediener darauf aufmerksam, wenn ein Aufladen erforderlich ist. Der Energiesparmodus reduziert die Displayhelligkeit und die Prozessoraktivität im Leerlauf, um die Akkulaufzeit zu verlängern.

Druckworkflow und Betriebsmodi

Der eingebaute Thermodrucker akzeptiert Standard-Thermopapierrollen oder Klebeetiketten. Der Druckvorgang wird vom Bediener über eine spezielle Taste auf der Folientastatur des Indikators eingeleitet oder so konfiguriert, dass er automatisch ausgelöst wird, wenn ein stabiler Gewichtswert erreicht wird und das Gewicht einen Mindestschwellenwert überschreitet. Der Druckinhalt ist konfigurierbar und kann den Gewichtswert (Netto oder Brutto), die Maßeinheit, Datum und Uhrzeit, fortlaufende Ticketnummer und benutzerdefinierten Kopfzeilentext umfassen.

Der Indikator bietet grundlegende Wägefunktionen, darunter Null-Reset, manuelles und voreingestelltes Tara, Umschalten der Brutto-/Nettogewichtsanzeige und Gewichtsakkumulation für die Chargenbildung mehrerer Artikel. Die integrierte Alarmfunktion unterstützt die Einstellung der oberen und unteren Gewichtsgrenze mit akustischem Alarm, wenn das gemessene Gewicht außerhalb des akzeptablen Bereichs fällt. Der Gewichtsspeicher speichert das letzte Gewicht und die summierten Gesamtwerte auch nach dem Ein- und Ausschalten.

Typische Bereitstellungsorte

FAQ (häufig gestellte Fragen)

Was ist der Unterschied zwischen der Plattformkonstruktion aus Kohlenstoffstahl und Edelstahl?
Kohlenstoffstahl mit Einbrennlackierung bietet strukturelle Festigkeit für standardmäßige industrielle Innenumgebungen. Die Lackierung schützt vor atmosphärischer Korrosion, kann jedoch durch Stöße oder aggressive Chemikalien beschädigt werden. Edelstahl 304 bietet eine inhärente Korrosionsbeständigkeit über die gesamte Materialstärke und wird für die Lebensmittelverarbeitung, pharmazeutische, chemische oder feuchte Umgebungen empfohlen. Edelstahl 316 bietet zusätzliche Beständigkeit gegen Chloride und eignet sich für maritime oder chemische Verarbeitungsatmosphären.

Wie lange hält der Akku im kabellosen Betrieb?
Die Akkulaufzeit hängt von der Nutzungshäufigkeit, der Displayhelligkeit und der kontinuierlichen Nutzung des Druckers ab. Bei typischer intermittierender Nutzung mit mäßigem Drucken unterstützt der Akku eine ganze Arbeitsschicht. Das kontinuierliche Drucken großer Chargen verkürzt die Laufzeit. Die Anzeige für niedrigen Batteriestand warnt vor der automatischen Abschaltung. Das vollständige Aufladen über Wechselstrom dauert mehrere Stunden.

Kann die Druckfunktion automatisch ausgelöst werden, wenn ein Artikel auf die Waage gelegt wird?
Die Waage kann so konfiguriert werden, dass sie automatisch druckt, wenn sich der Gewichtswert stabilisiert und einen voreingestellten Mindestschwellenwert überschreitet. Dieser automatische Druckmodus eignet sich zum wiederholten Wiegen ähnlicher Artikel, bei denen kein manueller Tastendruck erforderlich ist. Für Anwendungen, die vor dem Drucken eine Überprüfung durch den Bediener erfordern, ist auch der manuelle Triggermodus verfügbar.

Welche Kommunikationsschnittstellen stehen zur Anbindung der Waage an einen Computer oder ein Netzwerk zur Verfügung?
Zu den optionalen Schnittstellen gehören RS232, RS485, Bluetooth, TTL, Ethernet, Wi-Fi und 4G IoT. Diese unterstützen die Gewichtsdatenübertragung an einen angeschlossenen PC, eine SPS oder ein Hostsystem. Das spezifische Datenformat und Übertragungsprotokoll werden passend zum Empfangssystem konfiguriert. Der USB-Speicher ermöglicht den Batch-Export von Gewichtsaufzeichnungen für die Offline-Analyse.

Wie wird die Waage nach der Installation oder dem Umzug kalibriert?
Die Kalibrierung erfolgt mit zertifizierten Prüfgewichten entsprechend der Plattformkapazität. Der Zugriff auf das Verfahren – Einzelpunkt oder Mehrpunkt – erfolgt über die Tastatur des Anzeigegeräts und folgt dem Kalibrierungsmenü im Benutzerhandbuch. Bei Tragfähigkeiten von mehreren hundert Kilogramm werden mehrere Kalibrierpunkte über den gesamten Bereich empfohlen, um die Linearität zu überprüfen. Im Rahmen des Qualitätssystems der Einrichtung wird eine regelmäßige Überprüfung der Kalibrierung empfohlen.
