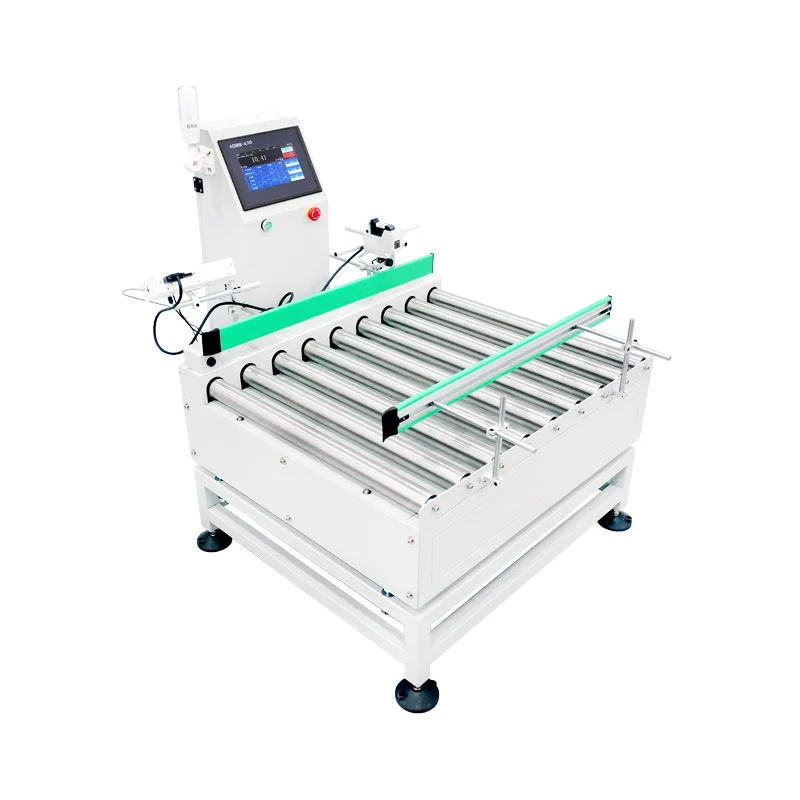

Codierwaage mit angetriebener Walze

Die Codierwaage mit angetriebenen Rollen (Modell JDT-GT-A30) ist ein dynamisches Kontrollwäge- und Markierungssystem, das von Jiangsu Jutian Weighing Equipment Co., Ltd. hergestellt wird. Sie kombiniert angetriebene Rollenförderung, Wiegen während der Bewegung, automatische Codierung und Datenaufzeichnung in Echtzeit in einer einzigen integrierten Einheit. Die Ausrüstung ist für automatisierte Produktionslinien konzipiert, bei denen eine Inline-Gewichtsüberprüfung und Produktrückverfolgbarkeit als Teil des Qualitätskontroll-Workflows erforderlich sind.

Ein typischer Einsatz findet an Endkontrollpunkten statt, wo Produkte, die eine Abfüll- oder Verpackungsstation verlassen, vor der Palettierung oder dem Versand gewogen, mit Chargen- oder Gewichtsdaten gekennzeichnet und im digitalen Aufzeichnungssystem der Fabrik protokolliert werden müssen. Das angetriebene Rollensystem synchronisiert sich mit der Geschwindigkeit des vorgeschalteten Förderbands und macht einen manuellen Produkttransfer zwischen Wiege- und Codierungsvorgängen überflüssig.

Technische Kernparameter

Hinweis zur Genauigkeit:Die Erkennungsgenauigkeit hängt vom Gewicht, den Abmessungen, der Förderstabilität und den Umgebungsbedingungen des gemessenen Produkts ab. Die angegebenen Genauigkeitswerte sind unter kontrollierten Werkskalibrierungsbedingungen mit repräsentativen Produktproben erreichbar. Bei der Inbetriebnahme wird die tatsächliche Leistung vor Ort überprüft.

Jiangsu Jutian Weighing Equipment Co., Ltd. ist ISO9001-zertifiziert. Die Codierwaage mit angetriebenen Rollen ist CE-zertifiziert. Das Unternehmen ist Inhaber von 68 nationalen Patenten und 20 Software-Urheberrechten, verfügt über eine eigene Forschungs- und Entwicklungsabteilung im Forschungs- und Entwicklungszentrum 919 und produziert in zwei Produktionsstätten in Kunshan und Zhejiang.

Entwicklungs- und Produktionsprozess

1. Anforderungsanalyse und technische Überprüfung:Für Standardkonfigurationen gelten unmittelbar die oben genannten technischen Parameter. Bei nicht standardmäßigen Anpassungen bewertet unser Ingenieurteam die Produktabmessungen, den erforderlichen Durchsatz, die Spezifikationen der Codierungsschnittstellen und die vorhandenen Linienintegrationspunkte, bevor das endgültige Gerätedesign bestätigt wird.

2. Mechanische Montage:Rollenrahmen werden aus Kohlenstoffstahl mit Oberflächenbehandlung oder Edelstahl 304 für korrosionsanfällige Umgebungen hergestellt. Die Antriebsmotoren werden entsprechend der angegebenen Tragfähigkeit und Fördergeschwindigkeit dimensioniert. Wägezellen sind unterhalb des Wägebereichs installiert und mechanisch vom Förderbandantrieb isoliert, um Vibrationsstörungen zu vermeiden.

3. Elektrische Integration und Softwarekonfiguration:Der Touchscreen-Controller der Serie 919 ist mit den erforderlichen Wägeparametern, Kommunikationsprotokollen und Codierungsschnittstellentreibern programmiert. Drucker- oder Tintenstrahlcodiererverbindungen werden für die Datensynchronisierung konfiguriert und getestet.

4. Kalibrierung und dynamische Tests:Jede Einheit wird einer statischen Kalibrierung mit zertifizierten Gewichten unterzogen, gefolgt von dynamischen Tests anhand repräsentativer Produktproben bei der angegebenen Fördergeschwindigkeit. Die Alarmlogik außerhalb des Toleranzbereichs und die Stopp-/Startsequenzierung des Förderers werden über mehrere Zyklen hinweg überprüft.

5. Alterungs- und Stabilitätsüberprüfung:Das komplette System läuft mindestens 48 Stunden lang ununterbrochen, um die elektronische Stabilität, die mechanische Ausrichtung und die Softwarezuverlässigkeit im Dauerbetrieb zu überprüfen.

6. Inspektion vor dem Versand:Vor dem Verpacken und Versenden wird eine dokumentierte Checkliste zu Wägegenauigkeit, Codierungsfunktionalität, Sicherheitsverriegelungen und elektrischer Konformität ausgefüllt.

Operativer Arbeitsablauf

Die Produkte gelangen über angetriebene Rollen, die mit dem vorgelagerten Förderband synchronisiert sind, in den Wiegebereich. Die Wägezelle erfasst Gewichtsdaten während der Bewegung; Der Controller vergleicht den Messwert mit voreingestellten Ober- und Untergrenzen. Produkte innerhalb des akzeptablen Bereichs gelangen zur Codierstation, wo Chargencode, Gewichtswert oder Zeitstempel angebracht werden. Produkte außerhalb der Toleranz lösen je nach konfiguriertem Betriebsmodus einen Fördererstopp oder ein Alarmsignal aus. Alle Wäge- und Codieraufzeichnungen werden lokal gespeichert und können über die konfigurierte Kommunikationsschnittstelle an ein Hostsystem übertragen werden.

Der Datenexport unterstützt das CSV-Format für die Tabellenanalyse und die direkte Datenbankeinfügung über API oder Protokollanpassung. Der Controller kann mehrere Produktvoreinstellungen speichern und ermöglicht so einen schnellen Wechsel zwischen verschiedenen SKUs ohne Neukalibrierung.

Wann sollte man sich für eine Codierungswaage mit angetriebenen Rollen entscheiden?

Automatisierte Linien mit kontinuierlichem Fluss:Im Gegensatz zu manuellen oder nicht angetriebenen Kontrollwägestationen halten angetriebene Rollen die Produktdynamik und den Linienrhythmus aufrecht, wodurch sich diese Ausrüstung für Produktionslinien eignet, bei denen ein konstanter Durchsatz erforderlich ist und manuelles Wiegen einen Engpass verursachen würde.

Anforderungen an die Inline-Rückverfolgbarkeit:In Branchen wie der Lebensmittel-, Pharma- oder Automobilzulieferindustrie schreiben behördliche oder kundenseitige Anforderungen oft vor, dass für jedes Produkt oder jede Charge ein überprüfbares Gewichtsprotokoll vorhanden ist, das mit dem Produktionsdatum, der Schicht oder der Liniennummer verknüpft ist. Dieses Gerät integriert Wiegen und Kodieren in einem einzigen rückverfolgbaren Schritt.

Integration mit digitalen Werkssystemen:Die Kommunikationsschnittstellen unterstützen den Datenaustausch mit MES- und ERP-Plattformen, sodass Gewichtsdaten ohne manuelle Transkription in Qualitäts-Dashboards, Produktionsberichte oder Chargenfreigabe-Workflows einfließen können.

Verifizierte Anwendungsszenarien

FAQ (häufig gestellte Fragen)

Wie ist die Codierungsfunktion in das Wiegesystem integriert?
Der Touchscreen-Controller überträgt den erfassten Gewichtswert, den Zeitstempel und die voreingestellten Chargeninformationen über eine konfigurierte Kommunikationsschnittstelle an das angeschlossene Codiergerät (Tintenstrahldrucker, Thermotransferdrucker oder Etikettenapplikator). Das Codierauslösesignal wird mit dem Positionssensor des Förderers synchronisiert, um eine genaue Platzierung auf dem Produkt sicherzustellen.

Kann die Ausrüstung Produkte unterschiedlicher Größe auf derselben Linie verarbeiten?
Die Rollenbreite und die Fördergeschwindigkeit sind auf das größte Produkt im angegebenen Bereich ausgelegt. Für Linien, die mehrere Produktgrößen verarbeiten, können voreingestellte Umstellungseinstellungen in der Steuerung gespeichert werden, sodass Bediener ohne mechanische Anpassung zwischen Produktkonfigurationen wechseln können. Als optionales Zubehör sind produktspezifische Führungsschienen erhältlich.

Was bestimmt die Wägegenauigkeit eines angetriebenen Rollensystems?
Die Genauigkeit wird durch Produktgewicht, Größe, Geschwindigkeit beim Wiegen, Vibrationen von benachbarten Geräten und Umgebungsbedingungen wie Luftstrom beeinflusst. Die bereitgestellten Genauigkeitsspezifikationen basieren auf kontrollierten Tests mit repräsentativen Produkten. Durch die Überprüfung vor Ort während der Inbetriebnahme wird die tatsächliche Leistung unter realen Produktionsbedingungen ermittelt.

Welche Kommunikationsprotokolle werden für die MES/ERP-Integration unterstützt?
Zu den Standardkonfigurationen gehören RS232, RS485 und Ethernet. Die Protokollanpassung für bestimmte MES- oder ERP-Systeme erfolgt während der technischen Überprüfungsphase. Zu den gängigen Integrationsformaten gehören Modbus TCP/RTU, TCP/IP-Socket-Kommunikation und direktes Schreiben in die Datenbank über die bereitgestellte Softwareschnittstelle.

Wie erfolgt der After-Sales-Support für kundenspezifische Geräte?
Mit jeder Einheit wird eine technische Dokumentation einschließlich Schaltplänen, Leitfäden zur Parameterkonfiguration und Spezifikationen des Kommunikationsprotokolls geliefert. Für softwarebezogene Probleme ist Ferndiagnoseunterstützung verfügbar. Für mechanische oder elektrische Komponenten sind Ersatzteile für gängige Konfigurationen vorrätig und die Austauschverfahren sind im Wartungshandbuch dokumentiert.
