Dynamische Hochgeschwindigkeits-Kontrollwaage

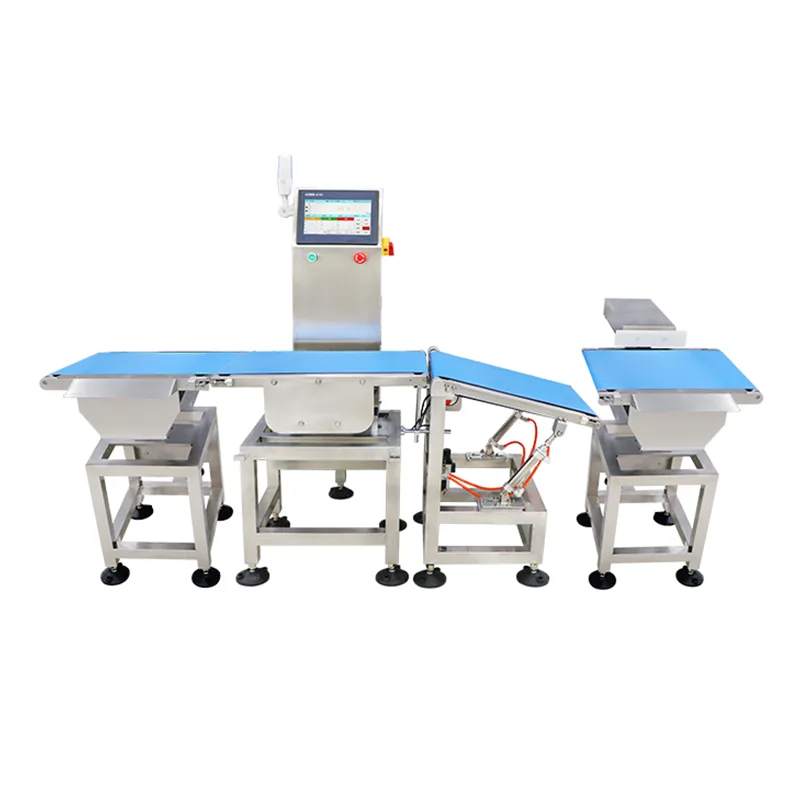

Die Dynamic Weigh High-Speed ​​Checkweigher (JDS-Serie) ist ein Inline-Wägesystem, das von Jiangsu Jutian Weighing Equipment Co., Ltd. hergestellt wird. Sie wurde für Produktionslinien entwickelt, bei denen eine 100-prozentige Überprüfung des Produktgewichts bei Liniengeschwindigkeit ohne Unterbrechung des Produktflusses erforderlich ist. Das Gerät erfasst Gewichtswerte, während sich Produkte auf dem Förderband bewegen, vergleicht jeden Messwert mit voreingestellten Grenzwerten und löst einen Sortiermechanismus aus, um nicht konforme Artikel auszusortieren.

Das dynamische Wägen unterscheidet sich vom statischen Wägen dadurch, dass die Messung während der Förderbandbewegung erfolgt. Das System kompensiert mechanische Vibrationen und Produktbewegungen durch eine Kombination aus digitalen Filteralgorithmen und mechanisch isolierten Wägezellen. Genauigkeitsspezifikationen hängen daher von der Fördergeschwindigkeit, den Produktabmessungen und dem Produktgewicht ab – eine Beziehung, die bei der Systemkonfiguration berücksichtigt wird.

Technische Spezifikationen

Hinweis zur Genauigkeit:Die Erkennungsgenauigkeit wird durch Produktgewicht, Abmessungen, Fördergeschwindigkeit und Umgebungsbedingungen beeinflusst. Die angegebenen Genauigkeitsbereiche stellen die erreichbare Leistung bei kontrollierten Werkstests mit repräsentativen Produktmustern dar. Bei der Inbetriebnahme vor Ort wird die tatsächliche Leistung unter Produktionsbedingungen ermittelt.

Die JDS-Serie wird im Forschungs- und Entwicklungszentrum 919 von Jiangsu Jutian entwickelt und in zwei Produktionsstätten unter ISO9001-zertifiziertem Qualitätsmanagement hergestellt. Das Unternehmen hält 68 nationale Patente, darunter mehrere im Zusammenhang mit dynamischen Wägealgorithmen und dem Design von Hochgeschwindigkeits-Kontrollwägesystemen. Die Produkte sind CE-zertifiziert.

Dynamische Wägetechnologie

Sensor- und Signalverarbeitung:Die JDS-Serie verwendet Dehnungsmessstreifen-Wägezellen, die in einem mechanisch isolierten Wägebereich angeordnet sind. Das Förderband über der Wiegezone wird vollständig von der Wägezellenbaugruppe getragen und ist durch Lücken oder Übertragungsrollen vom Antriebsmotor und den vor- und nachgeschalteten Förderern getrennt. Diese mechanische Isolierung reduziert die Übertragung von Motorvibrationen auf das Wägesignal.

Digitale Filterung und Geschwindigkeitskompensation:Während der kurzen Zeitspanne, in der jedes Produkt die Wiegezone passiert, werden die Gewichtswerte mit hoher Frequenz erfasst. Digitale Filteralgorithmen extrahieren aus dem dynamischen Signal einen stabilen Gewichtswert und kompensieren Restvibrationen und Bandbewegungen. Die Durchsatzkapazität des Systems wird durch die Produktlänge, die Fördergeschwindigkeit und die Mindestzeit bestimmt, die für die Stabilisierung des Wägesignals erforderlich ist.

Produktparameterverwaltung und Sortierlogik

Der Touchscreen-Controller speichert Parametersätze für mehrere Produkte, einschließlich Zielgewicht, obere/untere Toleranzgrenzen, Fördergeschwindigkeit und Sortiermodus. Wenn ein Produkt ausgewählt wird, werden alle zugehörigen Parameter automatisch geladen, wodurch die Umstellungszeit zwischen verschiedenen SKUs verkürzt wird. Das System unterstützt die gewichtsbasierte Klassifizierung in mehrere Klassen (z. B. Untergewicht, akzeptabel, Übergewicht) mit konfigurierbaren Sortieraktionen für jede Klasse.

Sortiermechanismen werden bei der Systemkonfiguration basierend auf Produkteigenschaften und Linienlayout festgelegt. Zu den gängigen Optionen gehören pneumatische Schubarme zur seitlichen Ausschleusung, Luftblasdüsen für leichte Produkte sowie Fallklappen oder Umlenktore zur Integration in nachgeschaltete Förderbänder. Der Ausschussbestätigungssensor überprüft, ob fehlerhafte Artikel erfolgreich entfernt wurden, bevor das nächste Produkt eintrifft.

Betriebssicherheit im industriellen Umfeld

Der Strukturrahmen besteht aus Edelstahl 304, der aufgrund seiner Haltbarkeit und Kompatibilität mit den in der Lebensmittel- und Pharmaproduktion üblichen Waschumgebungen ausgewählt wurde. Der Touchscreen-Controller und das Schaltgehäuse sind je nach Konfiguration gemäß IP65 oder höher abgedichtet. Kabel- und Sensoranschlüsse werden durch abgedichtete Leitungen geführt. Das System ist für den kontinuierlichen Mehrschichtbetrieb ausgelegt, wobei Lager und Riemen für den vorgesehenen Betriebszyklus ausgelegt sind.

Die Kalibrierung erfolgt über die Touchscreen-Oberfläche mithilfe geführter Einpunkt- oder Mehrpunktverfahren mit zertifizierten Prüfgewichten. Routinewartungen – einschließlich Bandinspektion, Sensor-Nullpunktprüfung und Überprüfung der Förderbandausrichtung – sind ohne Spezialwerkzeuge möglich.

Typische Bereitstellungsszenarien

FAQ (häufig gestellte Fragen)

Wie wirkt sich die Fördergeschwindigkeit auf die Wägegenauigkeit aus?
Genauigkeit und Geschwindigkeit sind beim dynamischen Wägen voneinander abhängig. Höhere Fördergeschwindigkeiten reduzieren die Zeit, die jedes Produkt in der Wiegezone verbringt, was zu einer Erhöhung der Messabweichung führen kann. Bei der Systemkonfiguration legt das Engineering-Team anhand des Produktgewichts und der Produktabmessungen die erreichbare Genauigkeit beim erforderlichen Durchsatz fest. Die Genauigkeitsangaben werden bei der Inbetriebnahme vor Ort anhand tatsächlicher Produktionsmuster überprüft.

Welche Mechanismen verhindern, dass Vibrationen die Gewichtsmesswerte beeinflussen?
Es werden zwei Designansätze verwendet: mechanische Isolierung und digitale Signalverarbeitung. Der Wiegebereich ist mechanisch vom Antriebsmotor und den angrenzenden Förderbändern getrennt, um die Vibrationsübertragung zu minimieren. Auf der Signalseite verarbeiten digitale Filteralgorithmen die hochfrequenten Gewichtsproben, um trotz verbleibender Umgebungsvibrationen einen stabilen Wert zu ermitteln.

Wie verarbeitet das System mehrere Produkte auf derselben Linie?
Produktparameter – einschließlich Zielgewicht, Toleranzgrenzen, Fördergeschwindigkeit und Sortieraktion – werden als benannte Voreinstellungen in der Steuerung gespeichert. Bediener wählen das aktive Produkt aus dem Touchscreen-Menü aus und alle Parameter werden automatisch geladen. Der Wechsel zwischen Voreinstellungen erfordert keine Neukalibrierung.

Welche Datenrückverfolgbarkeitsfunktionen sind enthalten?
Jede Gewichtsmessung wird mit einem Zeitstempel versehen und mit der Produktkennung, dem gemessenen Gewicht, dem Toleranzstatus (bestanden/nicht bestanden) und dem Sortierergebnis protokolliert. Daten können über USB im CSV-Format exportiert oder über Ethernet oder eine serielle Verbindung an ein Hostsystem übertragen werden. Statistische Zusammenfassungen – einschließlich Gesamtzahl, Erfolgsquote und Gewichtsverteilung – sind in Echtzeit auf dem Touchscreen sichtbar.
