Hochpräzise Kontrollwaage

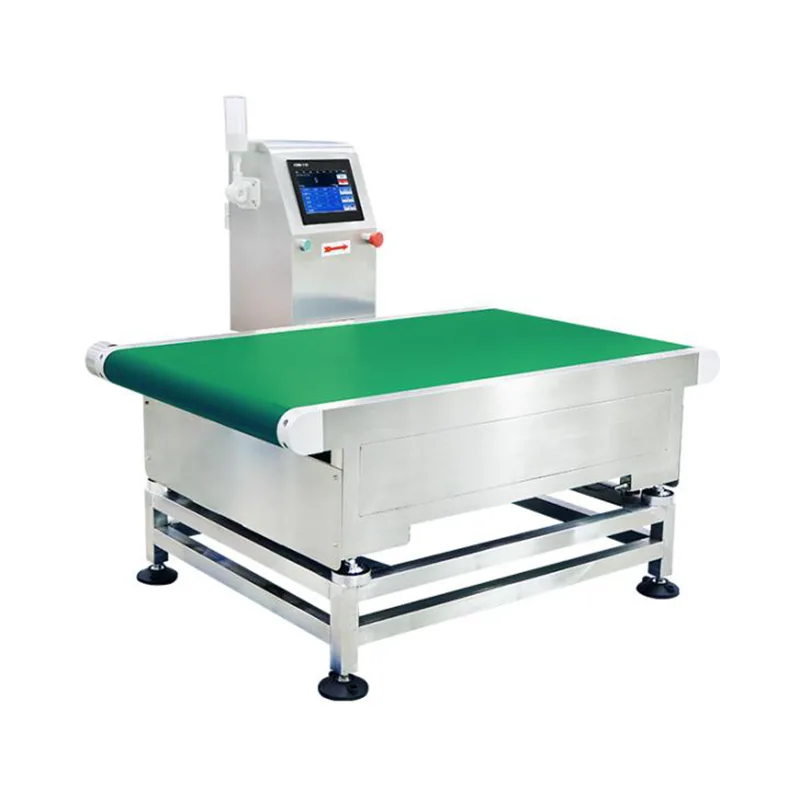

Die hochpräzise Kontrollwaage (Modell JDT-CZ-A30-30K/100K) ist ein dynamisches Inline-Wägesystem, das von Jiangsu Jutian Weighing Equipment Co., Ltd. hergestellt wird. Sie ist für Produktionslinien konzipiert, die mittelgroße bis große verpackte Produkte wie Schüttgutsäcke, große Kartons, Mehrfachpackungsbündel und Industriebehälter verarbeiten, bei denen vor der Palettierung oder dem Versand eine abschließende Gewichtsüberprüfung und Vollständigkeitsprüfung erforderlich ist.

Das System erfasst die Gewichtswerte, während die Produkte über das Wägeband laufen, vergleicht jeden Messwert mit voreingestellten Ziel- und Toleranzwerten und trifft eine Entscheidung über „Gut“ oder „Nicht bestanden“. Bei Fehlerbedingungen stoppt das Förderband oder es wird ein Alarmausgang ausgelöst, abhängig vom konfigurierten Betriebsmodus. Die Ausrüstung ist für die Integration in automatisierte Verpackungslinien, Endkontrollstationen und Verifizierungspunkte der Ausgangslogistik vorgesehen.

Technische Spezifikationen

Genauigkeitshinweis:Die Erkennungsgenauigkeit hängt vom Gewicht, den Abmessungen, der Förderstabilität und den Umgebungsbedingungen des gemessenen Produkts ab. Die angegebenen Genauigkeitswerte können durch kontrollierte Werkstests mit repräsentativen Produktmustern erreicht werden. Bei der Inbetriebnahme vor Ort wird die tatsächliche Leistung unter Produktionsbedingungen ermittelt.

Jiangsu Jutian Weighing Equipment Co., Ltd. verfügt über die ISO9001-Qualitätsmanagementzertifizierung und die CE-Produktzertifizierung. Mit über 20 Jahren Erfahrung in der Wägeinstrumentierung hat das Unternehmen über sein Forschungs- und Entwicklungszentrum 919 68 nationale Patente und 20 Software-Urheberrechte erworben. Die Fertigung erfolgt in zwei Produktionsstätten unter standardisierten Qualitätskontrollverfahren, die Materialprüfung, Montage, Kalibrierung und Endprüfung umfassen. Nicht standardmäßige Anpassungen – einschließlich Förderbandabmessungen, Rahmenmaterialien, Kommunikationsschnittstellen und Softwarefunktionen – werden je nach Projektanforderungen unterstützt.

Mechanischer Aufbau und Lasthandhabung des Wägebereichs

Der Wiegebandabschnitt ist für den dynamischen Transport von Produkten mit einem Gewicht von bis zu 100 kg ausgelegt. Die Wägezellenbaugruppe ist für die Nennkapazität mit einem angemessenen Sicherheitsspielraum ausgelegt, um kurzzeitige Überlastzustände zu bewältigen, die auftreten können, wenn Produkte auf das Förderband gelegt oder übertragen werden. Der Förderrahmen besteht aus hochfestem Kohlenstoffstahl oder optionalem Edelstahl mit struktureller Verstärkung an den Befestigungspunkten der Wägezellen.

Zwischen der Wägeplattform und dem Tragrahmen sind stoßdämpfende Befestigungselemente positioniert, um mechanische Stöße zu dämpfen, die beim Eintritt der Produkte in den Wägebereich auftreten. Diese mechanische Isolierung erfüllt zwei Funktionen: Sie schützt die Wägezellen vor vorübergehenden Überlastspitzen und verkürzt die Einschwingzeit, die erforderlich ist, damit sich das Gewichtssignal stabilisiert, bevor der Messwert erfasst wird. Der Riemenantriebsmotor ist mechanisch vom Wägebereich getrennt, um zu verhindern, dass Motorvibrationen in das Wägezellensignal eingekoppelt werden.

Datenaufzeichnung und Qualitätsrückverfolgbarkeit

Bei jedem Inspektionszyklus wird ein Datensatz generiert, der den Zeitstempel, das gemessene Gewicht, das Zielgewicht, die Toleranzgrenzen und das Ergebnis „Bestanden/Nicht bestanden“ enthält. Der Controller speichert diese Aufzeichnungen intern und die Daten können über USB im CSV-Format für Produktionsanalysen, Qualitätsberichte oder Chargendokumentation exportiert werden. Bei Linien mit Netzwerkanbindung können Gewichtsdaten über eine konfigurierbare Kommunikationsschnittstelle an ein Hostsystem übertragen werden.

Das System unterstützt voreingestellte obere und untere Gewichtsgrenzen für jedes Produkt. Wenn ein gemessenes Gewicht außerhalb des konfigurierten Bereichs liegt, löst die Steuerung einen Alarmausgang aus und stoppt das Auslaufband, um zu verhindern, dass der fehlerhafte Artikel stromabwärts weiterbefördert wird. Das Förderband bleibt angehalten, bis der Bediener den markierten Artikel entfernt und den Alarm bestätigt, wodurch ein dokumentiertes Qualitätstor im Produktionsfluss entsteht.

Rahmenmaterialoptionen und Umgebungsanpassung

Der Standardrahmen besteht aus hochfestem Kohlenstoffstahl mit korrosionsbeständiger Oberflächenbehandlung. Für Einrichtungen mit Abwaschanforderungen, Feuchtigkeitseinwirkung oder korrosiven Atmosphären kann ein Edelstahlrahmen spezifiziert werden. Für Umgebungen, in denen brennbare Materialien vorhanden sind, sind explosionsgeschützte Konfigurationen (Ex d IIB T4 Ga-Klassifizierung) verfügbar, wobei die Steuerung und die elektrischen Gehäuse so ausgelegt sind, dass sie den relevanten Schutznormen entsprechen. Die Ausrüstung ist für den zuverlässigen Betrieb in Standard-Industrieumgebungen ausgelegt; Bei der Installation sollten Bereiche mit starken elektromagnetischen Störungen, kondensierender Feuchtigkeit oder übermäßigen Bodenvibrationen vermieden werden.

Typische Inspektionsaufgaben

FAQ (häufig gestellte Fragen)

Wie geht die Kontrollwaage mit Produkten mit ungleichmäßiger Gewichtsverteilung oder instabilen Untergründen um?
Bei Produkten mit ungleichmäßiger Gewichtsverteilung kann es zu Messabweichungen kommen, wenn sich der Schwerpunkt während des Förderbandtransports verschiebt. Die stoßdämpfende Lagerung und die mechanische Entkopplung des Wägebereichs tragen dazu bei, die Auswirkungen von Lastverschiebungen zu reduzieren. Bei Produkten mit flexiblen oder instabilen Untergründen können Führungsschienen installiert werden, um das Produkt auf dem Band zu zentrieren. Produktproben werden in der Regel während der technischen Überprüfung bewertet, um festzustellen, ob zusätzliche Vorrichtungen erforderlich sind.

Was ist der Unterschied zwischen dem Anhalten des Förderers für fehlerhafte Produkte und der Verwendung eines Auswurfmechanismus?
Der Standardbetriebsmodus stoppt den Auslaufförderer, wenn ein fehlerhafter Artikel erkannt wird. Der Bediener entfernt den markierten Artikel und startet die Linie neu. Dies eignet sich für Linien mit mittlerem Durchsatz, bei denen ein Bedienereingriff praktisch ist. Für schnellere Linien oder automatisierte Ausschleusung kann als Individualisierungsoption ein pneumatischer Schieber oder Umlenker integriert werden.

Kann die Kontrollwaage mit einem Tintenstrahlcodierer oder Etikettendrucker integriert werden?
Ja. Der Controller kann ein mit der Produktposition synchronisiertes Signal ausgeben, um ein externes Codierungs- oder Druckgerät auszulösen. Dadurch können Gewichtsdaten, Chargencodes oder Zeitstempel nach dem Wiegen auf das Produkt angewendet werden. Konfigurationsdetails – einschließlich Kommunikationsprotokoll, Signal-Timing und Datenformat – werden während der Systemeinrichtung festgelegt.

Welches Kalibrierungsverfahren wird für den Bereich 30–100 kg verwendet?
Die Kalibrierung erfolgt mit zertifizierten Prüfgewichten entsprechend der Nennkapazität. Die Touchscreen-Oberfläche bietet eine geführte Kalibrierungsroutine. Für Tragfähigkeiten bis zu 100 kg werden mehrere Kalibrierpunkte im gesamten Bereich empfohlen, um die Linearität sicherzustellen. Der Kalibriervorgang kann im Rahmen routinemäßiger Qualitätskontrollen durch Personal vor Ort wiederholt werden.

Ist eine explosionsgeschützte Konfiguration für Anwendungen in der chemischen Industrie verfügbar?
Es ist eine explosionsgeschützte Konfiguration mit der Klassifizierung Ex d IIB T4 Ga verfügbar. Dies gilt für die Schaltschränke, das Steuerungsgehäuse und die Verkabelung. Die spezifische Konfiguration muss zum Zeitpunkt der Bestellung angegeben werden, da sie sich auf die Komponentenauswahl und die Zertifizierungsdokumentation auswirkt. Das standardmäßige mechanische Design der Wägezelle und der Förderbandbaugruppe bleibt unverändert.
